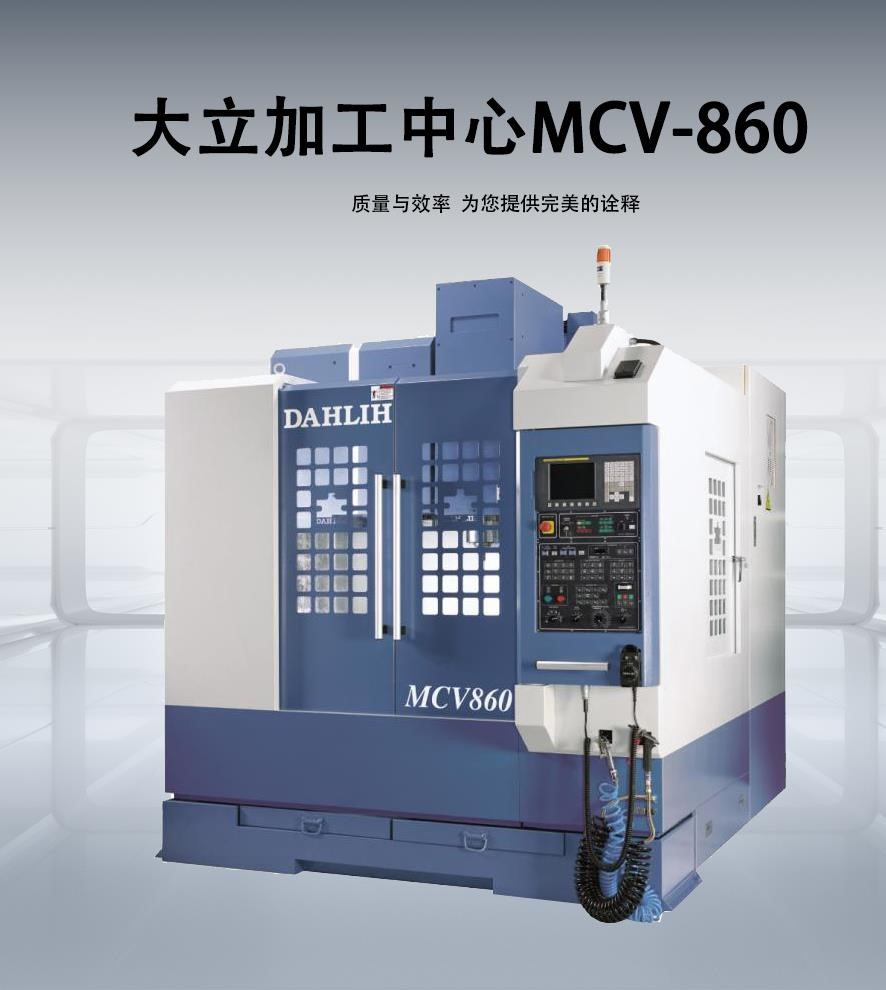

產品簡介
秉持大立公司一貫精雕細琢的造機理念。
機器主結構均經過先進的有限元素分析設計，展現結構網性與精度。整體機械結構高剛性，確保長期
精度與剛性。
主軸端切削液設計，提供的刀具與工件冷卻效果。
能裝入貨柜的尺寸條件下，充分利用機臺空間，發揮的加工節圍:以及擴充更多的功能，提高市場競
爭力。
高剛性、高精度、低振動、低噪音、安裝維護簡易。
應用領域:
》汽、機車工業》精密組件加工業》一般加工業》模具業
產品參數
工作臺 | |
工作臺面積 | 950 x 550 mm |
T型槽 ( 寬度 x 槽數 x 間距 ) | 18 x 3 x 150 mm |
工作臺載重 | 800 kg |
行程 | |
左右行程 ( X軸 ) | 860 mm |
前後行程 ( Y軸 ) | 550 mm |
主軸頭上下行程 ( Z軸 ) | 550 mm |
主軸鼻端至工作臺面距離 | 150 ~ 700 mm |
軸心至機柱前面距離 | 600 mm |
滾柱螺桿油冷卻 | 無 |
軌道型式 (X,Y,Z) | 線性滑軌 |
進給 | |
X軸快移進給 | 40 m/min |
Y軸快移進給 | 40 m/min |
Z軸快移進給 | 30 m/min |
切削進給 | 10,000 mm/min |
小進給量 | 0.001 mm |
主軸 | |
主軸型式 | 皮帶式 |
主軸馬達 30分鐘 | 11 Kw |
主軸馬達 連續 | 7.5 Kw |
主軸錐孔 | NT.40 |
主軸轉速 | 8,000 rpm |
軸端軸承規格 | ?70 mm |
主軸扭矩 | 47.7N-m |
冷卻 / 潤滑方式 | 油冷卻 / 油脂潤滑 |
自動換刀裝置(A.T.C) | |
刀庫容量 | 24 支 |
刀具刀柄型式 | BT40 |
拉柄螺栓型式 | 瓣爪式 45° 拉刀頭 |
刀具重量 | 7 kg |
刀具長度 | 300 mm |
刀具直徑(鄰空刀) | ?90 ( 140 ) mm |
選刀方式 | Random |
電動機 | |
X軸伺服馬達 | 3 Kw |
Y軸伺服馬達 | 3 Kw |
Z軸伺服馬達 | 4 Kw |
其他 | |
需求電力 | 36 KVA |
氣壓壓力需求(供應量) | 6 kg / cm2 |
切削泵浦 | 3/4 HP |
切削油箱容量 ( 總?cè)萘?/ 實際容量 ) | 300 L |
機器重量 | 5,400 kgf |
機器占地空間 | 2,260 x 2,900 mm |
