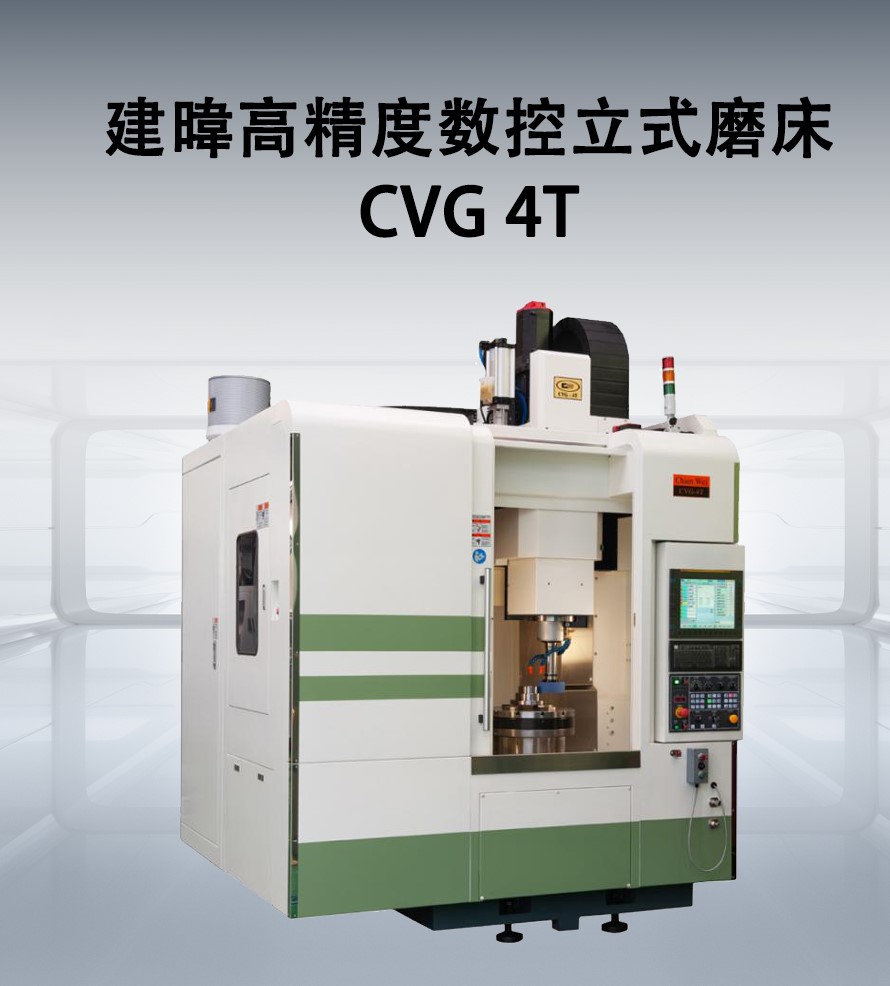

產品簡介
機床特點:
(1)C軸采用液靜壓轉盤，研磨真圓度可達到1um左右;(2)X/Z軸采用HEIDENHANIN光學尺，解析度0.05um;(3)X/Z軸小設定單位0.0001mm;
(4)自動刀具更換裝置ATC，4T刀把型式:HSK-A63自動修砂及自動補償功能。
(5)CVG-4TDC軸采用內藏式直驅馬達設計，搭配角度控制，以研磨各種異形及偏心圓。
(6)對話式圓形介面:針對磨床程式撰寫的對話式輔助介面，加入圓形引導，使用者能快速、簡單的完成各研磨設定，使初學者能短時間上手。
CVG-4T | |
電控系統 | |
數值控制器 | 0i-TF unit |
研磨能力 | |
內徑研磨尺寸范圍 | ?50~?400 mm |
外徑研磨尺寸范圍 | ?450 mm |
內徑研磨長度 | ID ID >?225:300 mm |
外徑研磨長度 | 325 mm |
工件旋徑 | ?450 mm |
工件安裝高度(從磁盤到砂輪底端) | 300 mm |
工件載重 | 250 kg |
X軸行程 | |
向右行程 | 300 mm |
向左行程 | 690 mm (ATC位置) |
移動速度 | 0~24000 mm/min |
小設定單位 | 0.0001 mm |
Z軸行程 | |
上下行程 | 400 mm |
移動速度 | 0~24000 mm/min |
小設定單位 | 0.0001 mm |
砂輪軸 | |
刀把型式 | HSK-A63 |
砂輪軸轉速 | 0~20000 rpm |
砂輪直徑 | ?45~?150 mm |
主軸 | |
工作臺尺寸 | ?450 mm |
旋轉速度 | 20~200 rpm |
自動刀具更換裝置(ATC) | |
刀把型式 | HSK-A63 |
砂輪儲存容量 | 8 Tools |
砂輪(直徑X 長度) | ?150X250 (?×mm) |
砂輪重量 | 8 kg |
選刀方式 | umbrella type |
電動機 | |
砂輪軸馬達 | 11/15 kw (內藏式) |
主軸馬達 | 3.7 / 5kw |
X 軸伺服馬達 | 3 kw |
Z 軸伺服馬達 | 4 kw |
機器重量占地及包裝 | |
地面空間 (長X寬) | 3303X2290 mm |
機器高度 | 3150 mm |
變壓器 | 33 KVA |
凈重 | 7000 kg |
